LCD液晶电视黑屏维修灯管过程。

2018-7-11 15:28| 发布者: 南召修电视| 查看: 631| 评论: 0

摘要: LCD电视黑屏,背光灯不亮,用手电筒照摄可看到屏幕照常在显示图像,这也说明液晶面板没有坏,那么也就为修理工作提供了必要条件。拆掉背光之液晶面板,这时如果迎着光看,则依然可以看到画面上之内容 。补充:对于液 ...

 LCD电视黑屏,背光灯不亮,用手电筒照摄可看到屏幕照常在显示图像, 这也说明液晶面板没有坏,那么也就为修理工作提供了必要条件。

拆掉背光之液晶面板,这时如果迎着光看,则依然可以看到画面上之内容 。

补充:对于液晶电视或液晶显示器,液晶屏幕之故障多数时候是由背光部件引起之,而背光部件之故障又通常是由背光之供电模块引起之,本文介绍之这款产品也正是如此。

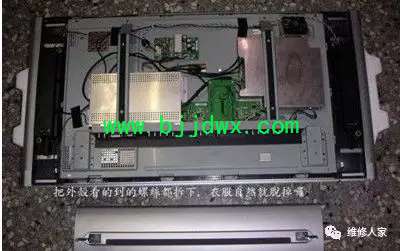

   第一步:把外壳之螺丝全部拧下,“衣服”也就自然脱落了

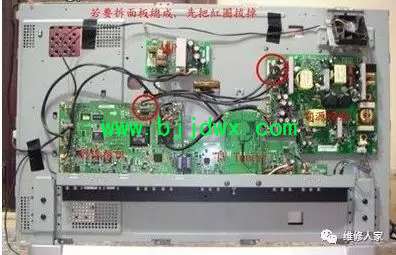

   第二步:将红圈中之连线拔掉,为分离面板铲清障碍

上面图片文字介绍有些凌乱,我们为您作了如下整理:

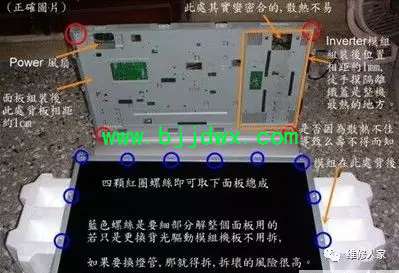

注:图中之“Inverter”即背光灯之供电模块

4个红圈:代表4个螺丝位,它们的作用是将金属背板紧固在液晶面板上。

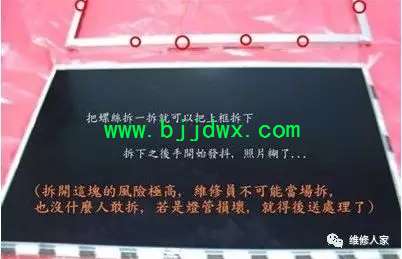

16个蓝圈:代表16个螺丝位,作用是固定面板四周之金属边框,如果要更换背光灯,就需要将这里之螺丝全部拧下。

黄色区域:为背光等供电模块的位置。

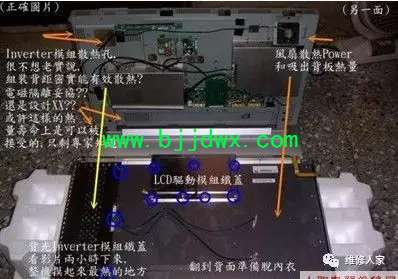

将液晶面板与背板翻过来

图片上之文字之大意为:供电模块几乎是液晶电视发热量最大之部件,但它之散热工作却作之不是很到位,可以看到,在各处预留之散热孔孔距有些过于密集,不知道是否是为了遏制电磁辐射才这样设计之。

而最右侧之区域就是故障之元凶——背光灯之供电模块

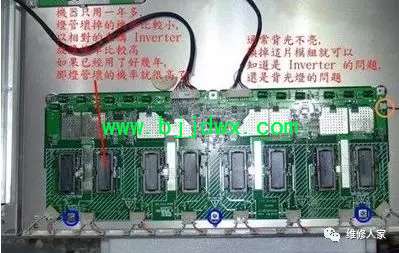

近看供电模块:沿着下边缘有8组电源,说明该产品采用了16灯管之设计。

通常屏幕不亮时,换掉供电模块就可解决问题,但前提是你需要知道究竟是灯管之问题还是供电之问题。而我们看到之这款产品只使用了一年多,灯管出问题之概率很低,因此供电模块就有可能是罪魁祸首了。

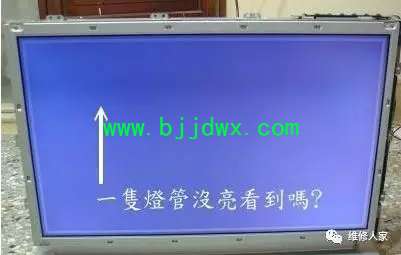

从这两副图片可以看到,有一只背光灯管没有亮
