液晶屏简单故障检修方法

一、液晶屏的组成及常见故障

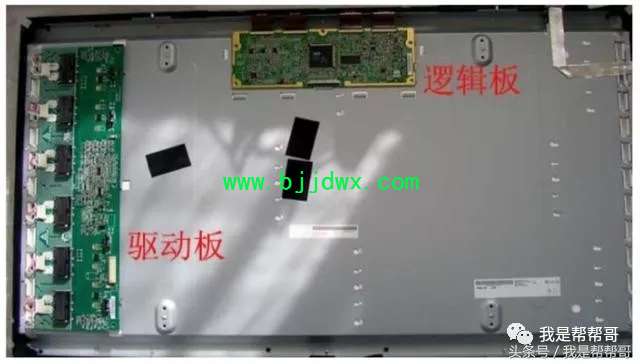

液晶屏一般是由背光板、逻辑板和显示屏三部分组成。见下图

(A)背光板:背光灯源的供给

检修方法:

1、黑屏(背光灯源不亮),一般为背光板不良。

2、黑屏(开机时背光灯闪一下就黑屏),一般也是背光板不良造成。

有些液晶屏是在屏的左右各有一个背光板,有任何一个背光板不良,也会出现黑屏的故障。

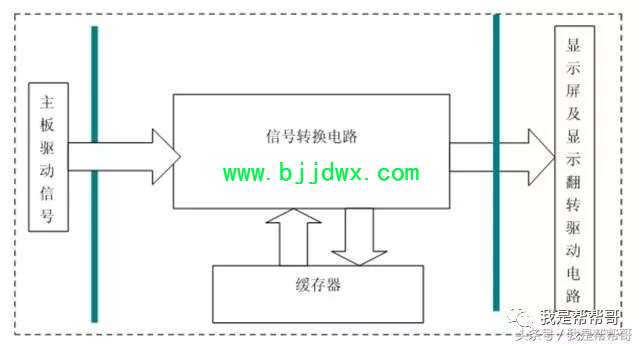

(B)逻辑板:将主板提供过来的数字信号转换成控制液晶屏透光或阻止光线透过的逻辑信号

检修方法:

1、黑屏(背光板亮),这种故障一般为逻辑板不良。

2、画面有噪点或者有图像出现色斑。这种故障一般为逻辑板不良造成。

(C)显示屏:控制光线透过或不让光线透过(显示屏不良不做维修)

备注:液晶屏的组成比较简单,维修只要围绕着背光板和逻辑板来维修就可以了。通过故障现象来分析和维修代换确定故障范围,然后进行电路维修。

二、驱动板维修

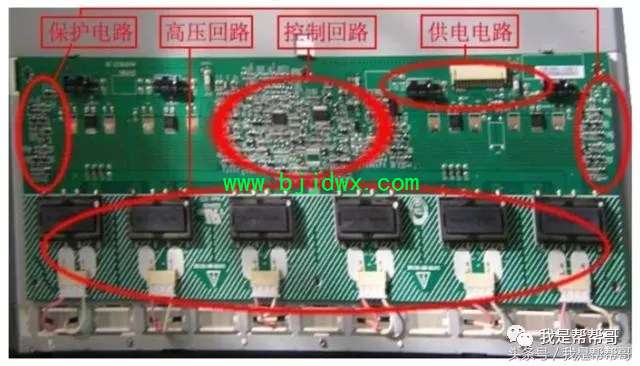

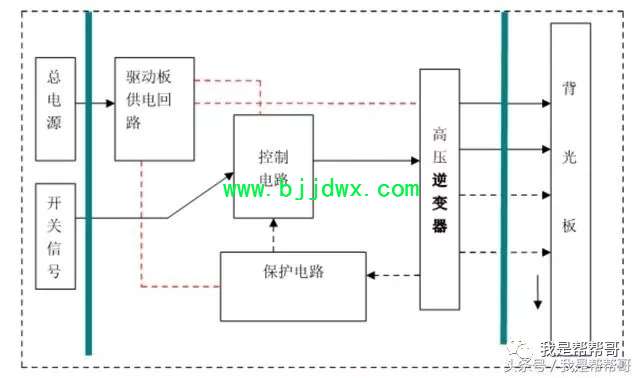

(A)驱动板的简单构成,一般是由电源供电、高压逆变、控制电路和保护电路等几部分组成。见下图

1、电源供电电路

电源供电电路的总电源都是由电视机电源供给,一般为12V(小屏幕)或者24V(大屏幕)。

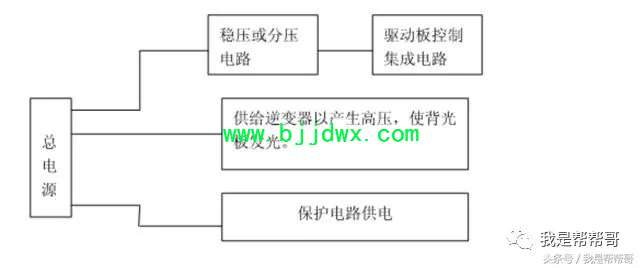

驱动板电源回路一般如下图所示:



12下一页
