马兰士cd-50 cd机不读盘维修

2014-1-6 00:17| 发布者: 诚信家维| 查看: 21063| 评论: 0

摘要: 马兰士cd-50 cd机开机后主轴电机和出仓电机飞转,激光头停止到外圈,该机采用飞利浦CDM-4 摇臂激光头,从故障现象分析,一般是驱动电路故障引起,重点检查驱动芯片外围电路,发现3545 1欧姆电阻开路,该电阻是给驱动 ...

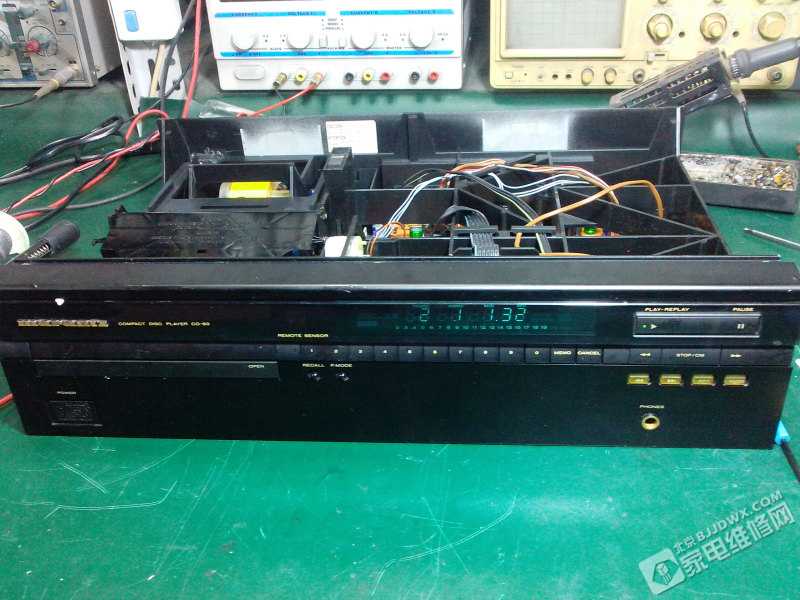

       马兰士cd-50 cd机开机后主轴电机和出仓电机飞转,激光头停止到外圈,该机采用飞利浦CDM-4 摇臂激光头,从故障现象分析,一般是驱动电路故障引起,重点检查驱动芯片外围电路,发现3545  1欧姆电阻开路,该电阻是给驱动芯片TCA0372DP2, 2脚供电电阻, TCA0372DP2 是4脚负12v 2脚正12v供电。检修时首先取消激光头主要是避免维修过程测试时烧坏激光头,通电测量3545电阻两点电压一点为正12v一点为负12v,该结果说明芯片正负供电有击穿现象,去掉TCA0372DP2芯片测量 负12v电压消失,测量 TCA0372DP2 发现2脚与4脚已经击穿了,更换 TCA0372DP2后开机,激光头复位正常,但是不读盘,检查激光头物镜发现已经变形,重新校正物镜后测试读盘一切正常。北京诚信嘉仁维修 cd机维修案例,联系电话:4000-188-986
