CD120电加热座垫开机不工作故障检修1例

故障现象：该电加热座垫已正常工作2年多了，春节休假回来，电加热座垫不能加热且所有指示灯不亮。

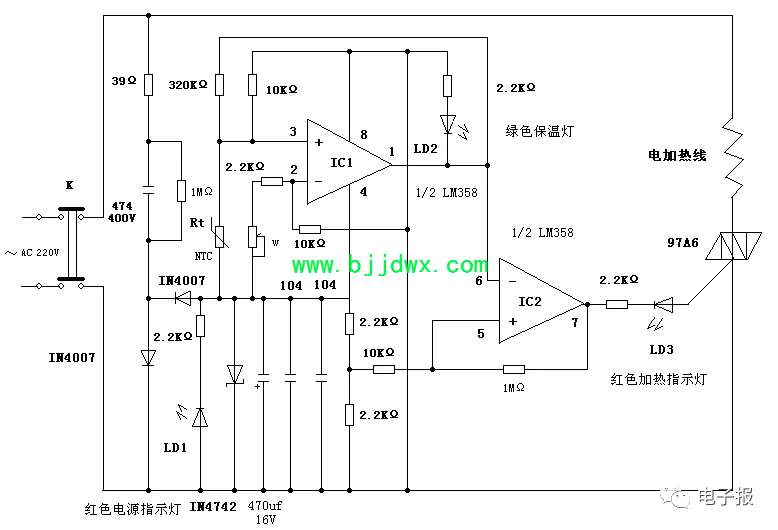

分析与检修：首先，检查温度传感器（负温度系数热敏电阻）NTC，和电加热线正常后，怀疑故障发生在控制电路上。为便于检修，现将加热垫工作原理图测绘出来，如附图所示。

【提示】电路板上有个白色扁平插接件，它的中间两孔通过引线接NTC，两边的插孔通过引线接的电加热线。

【编者注】本例故障因不加热时指示灯也不亮，则说明故障发生在控制部位或供电线路，而不需要检查电加热线。

工作原理：该电路采用双向可控硅97A6、双电压比较器LM358、温度传感器等元件构成。加热初期因温度较低，温度传感器NTC的阻值较大，IC1的3脚电位高于2脚的设定值，1脚输出的高电平，不仅使绿色保温灯LD2不能导通发光，而且使IC2的6脚电位高于5脚的设计值，7脚输出低电平。该电压通过2.2k电阻限流、红色加热指示灯LD3整流后，不仅触发双向可控硅97A6导通，而且使LED3发光，表明进入加热状态。97A6导通后，电加热线得电后开始加热。紧接着温度的升高，NTC的阻值逐渐变小，IC1的3脚电位开始下降，当低于2脚的设定值后，1脚输出低电平。该电压一路使绿色保温灯LD2导通发光，表明进入保温状态；另一路使IC2的6脚电平低于5脚的设计值，7脚输出高电平，使LD3、97A6相继截止，电加热线停止加热。周而复始，可使座垫的温度保持在设定值附近。

调节电位器W能够调节IC12脚的设定值，2脚电位越低，加热温度越高；2脚电位越高，加热温度越低。

检修过程：控制电路的12V工作电压采用阻容降压式稳压电路提供。首先，测量12V稳压管1N4742两端电压值接近0，说明电源电路、负载电路异常。在路测1N4742两端阻值过小，说明1N4742、滤波电容或负载短路。

检查470μF/16V滤波电容时，发现它的外观很新，认为没有问题就忽略而过，怀疑LM358异常。拆下LM358后测12V供电还是0，怀疑是滤波电容或稳压管异常。逐个悬空与1N4742并联的元件，当悬空滤波电容（470μF/16V）的一个引脚后，测量1N4742两端阻值恢复正常，说明470μF/16V电容短路。焊下该电容检测，果然短路，用470μF/25V电解电容更换后，测1N4742两端电压为12.3V，并且座垫加热正常，故障排除。

【提示】本次维修因判断失误走了弯路，本应先易后难，却先难后易。分析电容损坏的原因可能是其耐压值低或质量差所致。因此，为了降低故障率，在安装空间允许的情况下，建议使用耐压为25V的470μF电解电容来更换。
