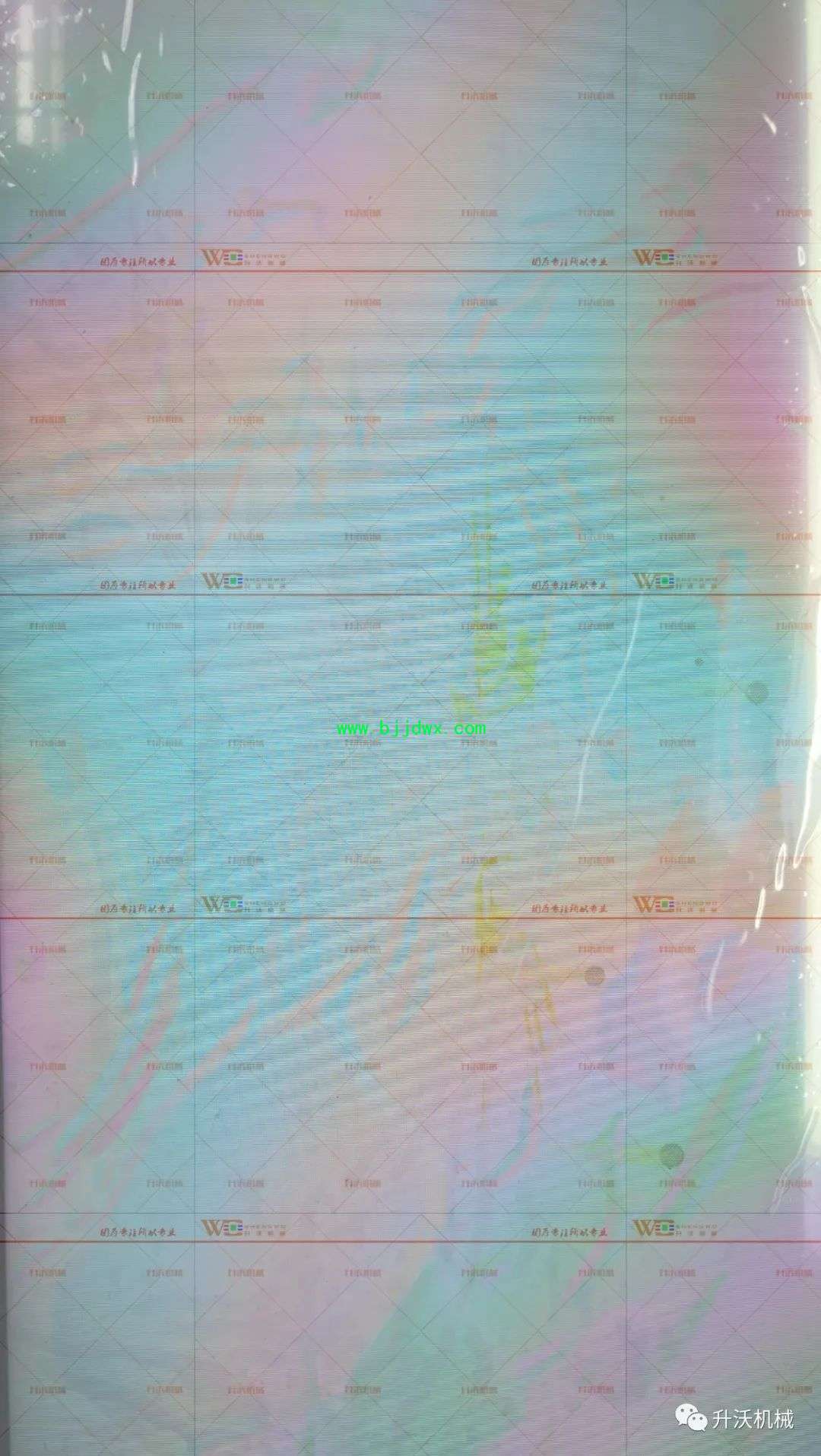

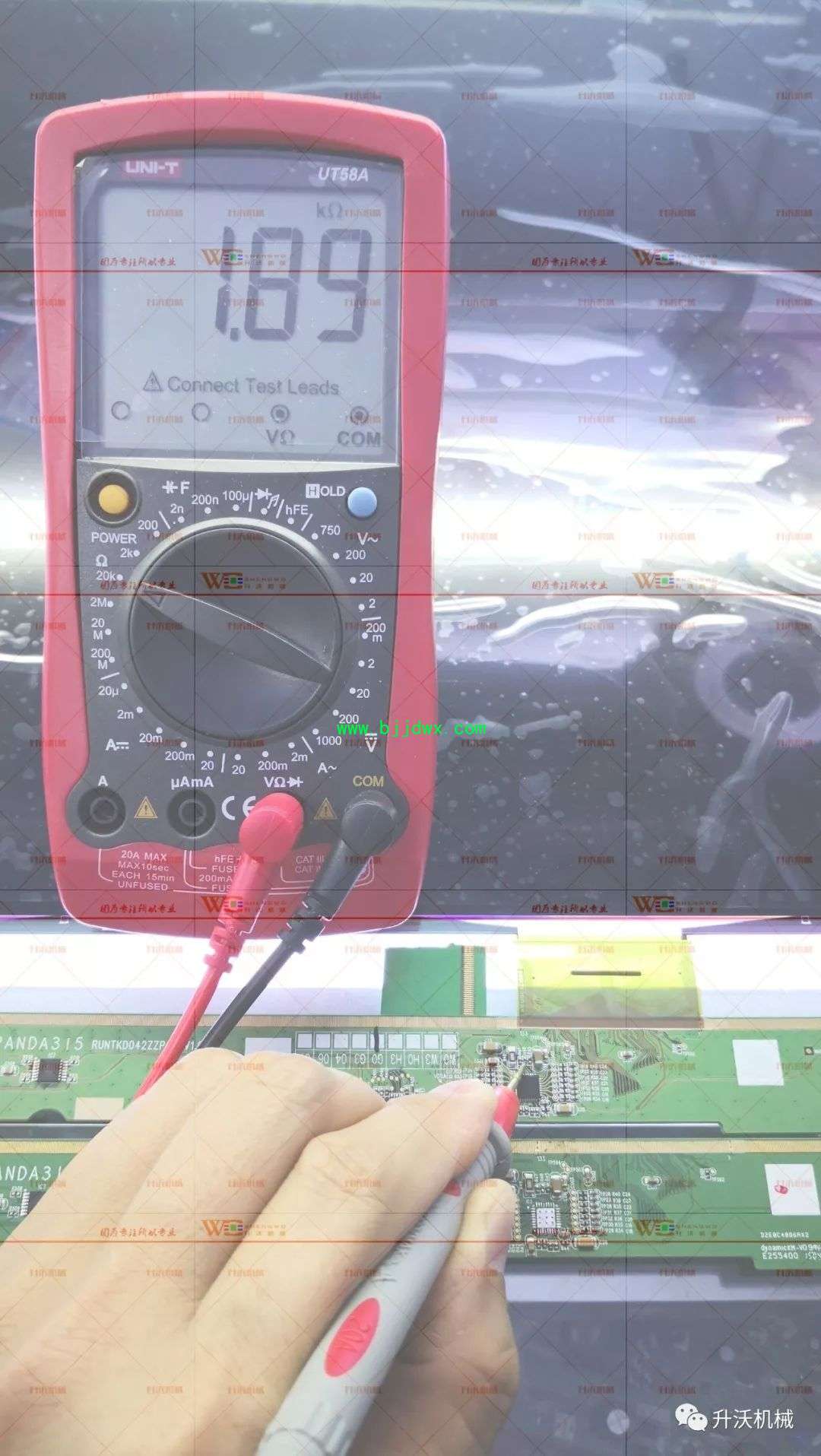

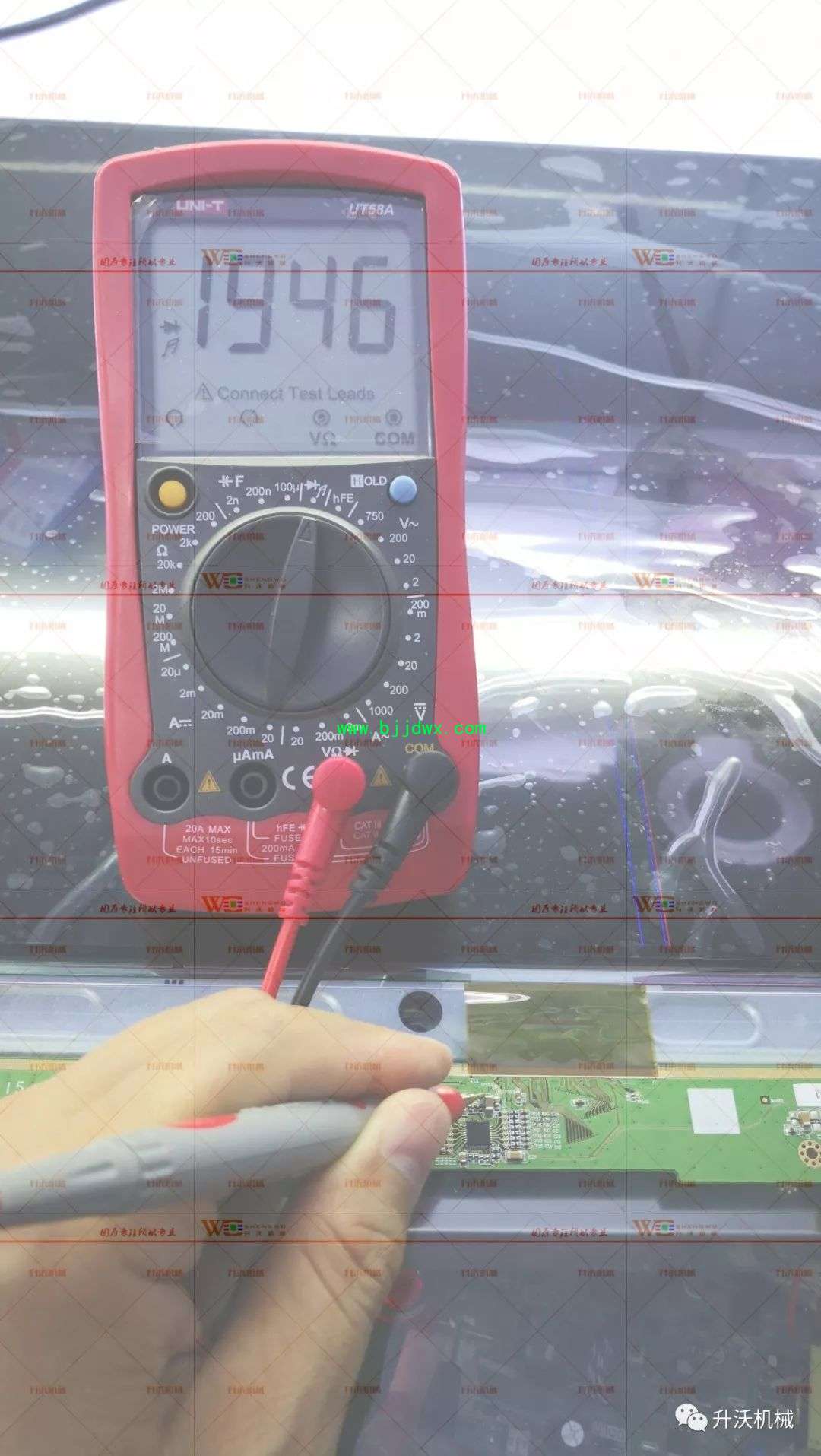

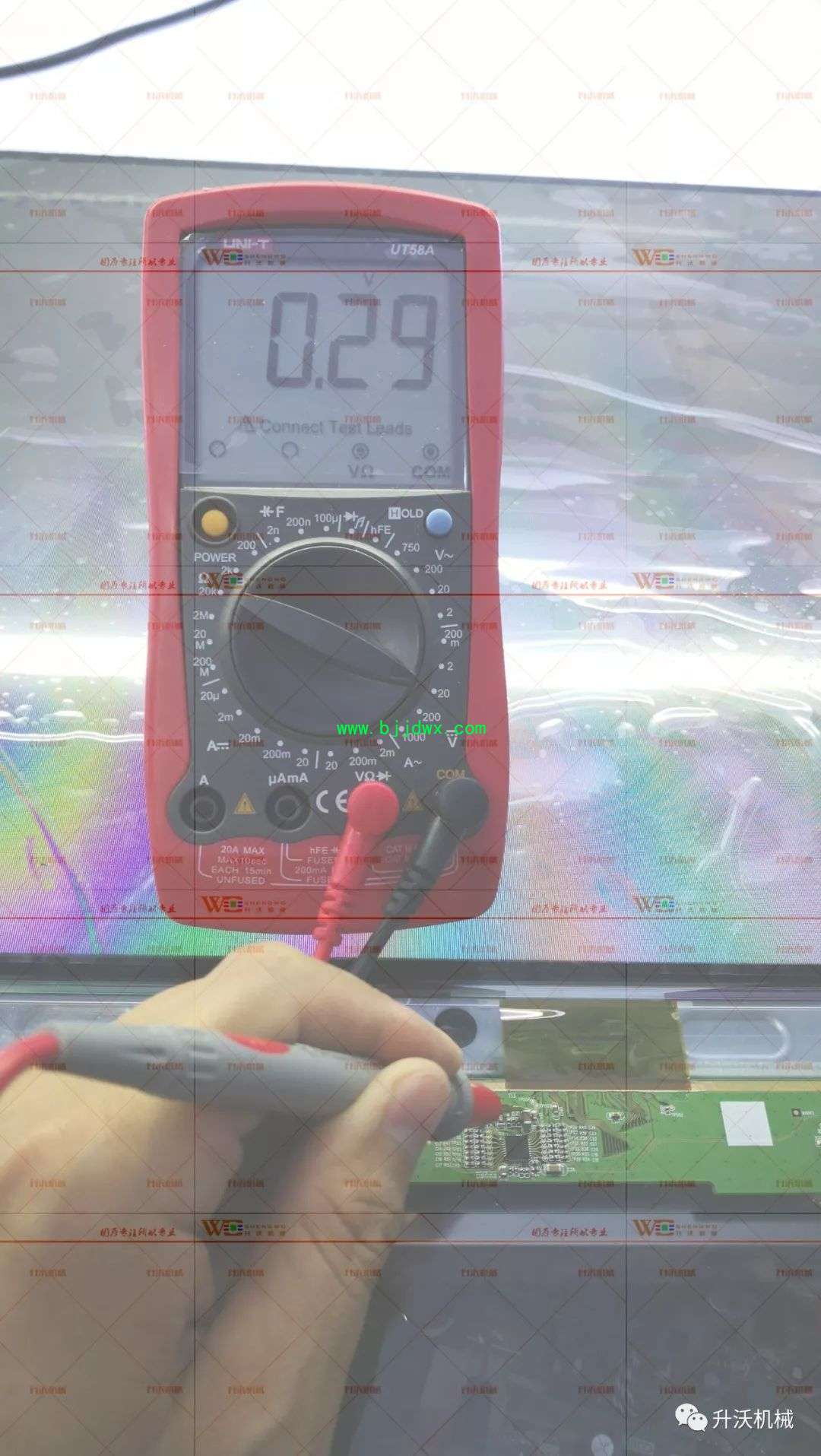

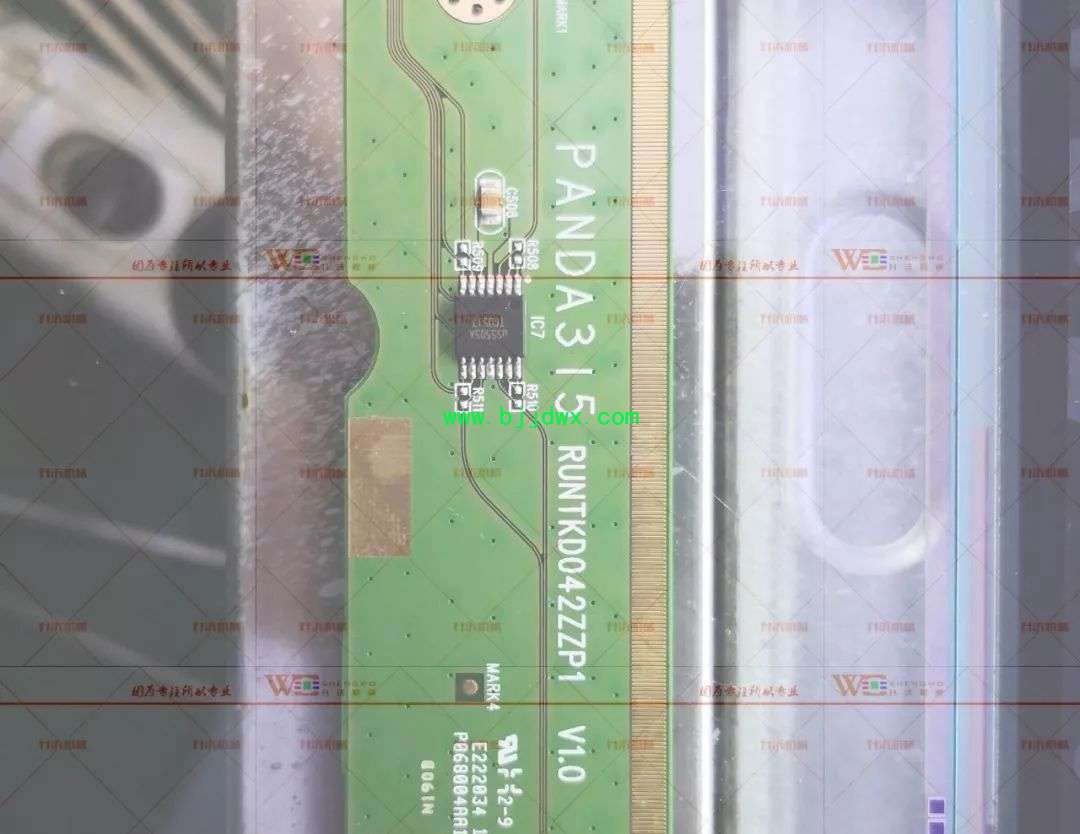

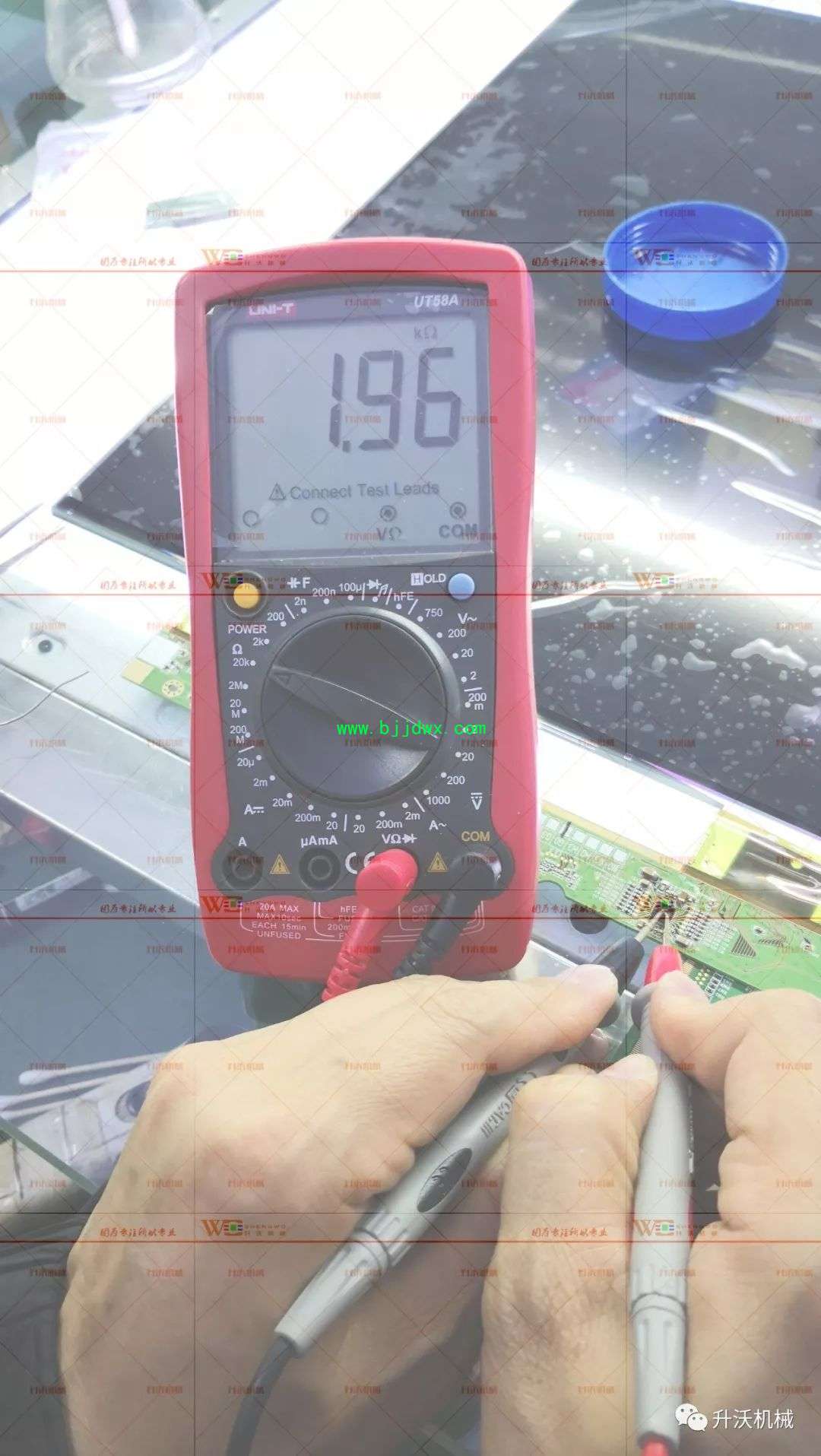

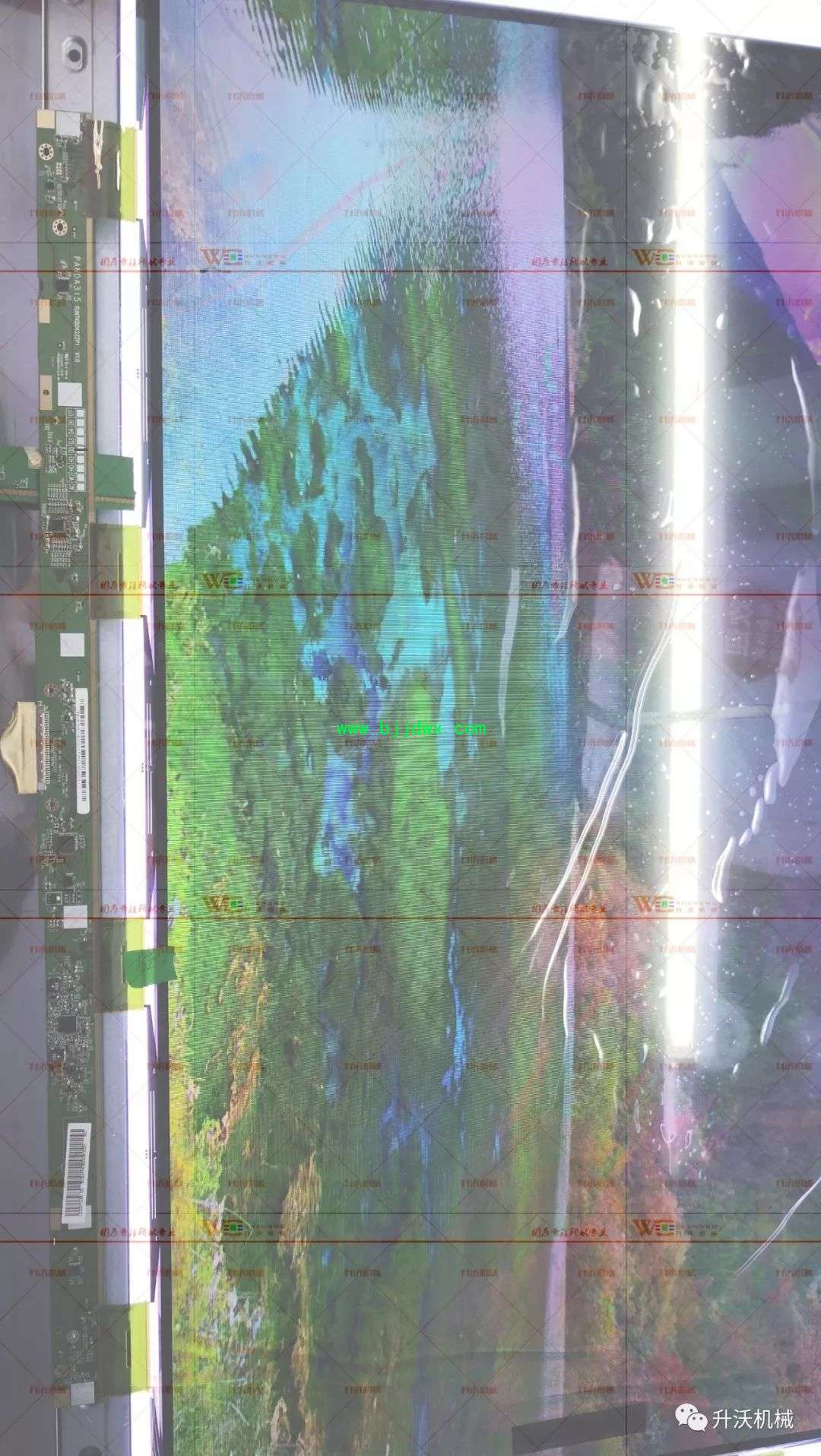

熊猫31.5屏图像发白维修案例分享 屏型号: 故障现象:图像发白,见下图 分析过程与维修: 仔细观察屏上是有图像的,只是整个图像发白,就像对比度不正常。根据原理分析次故障只跟两个电路有关系:1:公共电极电压,也就是VCOM电压;2:电荷共享电路电压(也叫半压驱动)。 首先测量VCOM电压,只有0.29V,明显不对,断电测量其对地阻值没有明显短路,见下图: 这个电压来自于伽马芯片,此边条伽马电压和VCOM电压由i7991和外围电路组成,更换i7991后电压还是没有起来,既然没有短路那问题还是在电压形成这边,分析电路,VCOM电压从i7991的28,29脚输出,而这个脚电压要正常输出还需要27脚的基准电压,27脚电压由AVDD 15V经电阻R47,R48分压而来,IC已经更换了,那问题应该在R47和R48这两个电阻,当测到R48时阻值只有1.96K,正常应该是100K;更换一个电阻后故障排除。 总结:此故障形成原因就是VCOM电压没有而引起,维修并不难,但是在我们维修过程中大部分遇到的都是电阻阻值变大,阻值变小的情况很少有遇到,所以升沃君便把此案例分享给大家! 本次案例分享结束,欢迎大家留言讨论,喜欢的朋友请转发分享哦~ 特别提醒:最近某些打着“升沃客户”的名义向外界传播一些关于我们设备价格等的不实言论,特在此提醒大家理性分析对待,具体的设备性能参数及价格方案请以厂家报价为准! 且我们唯一的发货地点是广州番禺大石新联路52号,其他地方目前没有设置经销点或代理点。 我们十分欢迎五湖四海的朋友来工厂参观考察,也感谢各位新老客户朋友一路以来的支持与信任,我们将一如既往地以优良的品质和专业的技术支持来回馈广大客户! |
